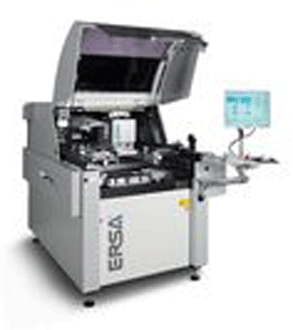

一、ERSA 丝网印刷机VERSAPRINT P1产品介绍:
1、Versaprint丝网印刷机的诞生将赋予SMT生产工艺以新的定义。革命性的LIST线扫描照相机和TRT三轨同步技术代表了这款新型丝网印刷机的核心竞争力:通过优化同步工艺真正节省时间,100%一体化的印刷后SPI检查和以最小的占地面积获取最大的生产能力。
2、这款革命性的丝网印刷机,拥有内置整合的印刷后SPI检查,其独有的三轨传送系统能使100%的印刷后检查完全满足SMT生产的在线速度。
二、ERSA 丝网印刷机VERSAPRINT P1产品参数:
基板
基板尺寸(X X Y)[毫米]最小80× 50,最大550× 500,基板厚度[mm]0.5至6
钢网架
模板尺寸[mm]最小450× 450,最大737 x737
压力参数
两个独立的打印头,打印头刀片与连续功率调节,刀片深度停止摆动的限制
刮刀力[N]0-260
图像识别
摄像机2的印刷电路板和模具精确定位线摄像机编程“示教”的方法
机床数据
重复精度± 25微米@6西格玛
压力精度± 50微米@6西格玛
周期时间[s]<14+打印
检测速度9100毫米²/ S(L:260毫米× 35毫米/秒)
成立时间[分钟]<10
产品变化[分钟]<2
机器操作
图形用户界面标准SEMI E95- 1101
机器尺寸
宽x深x高度[mm]约1185 x1770× 1600
